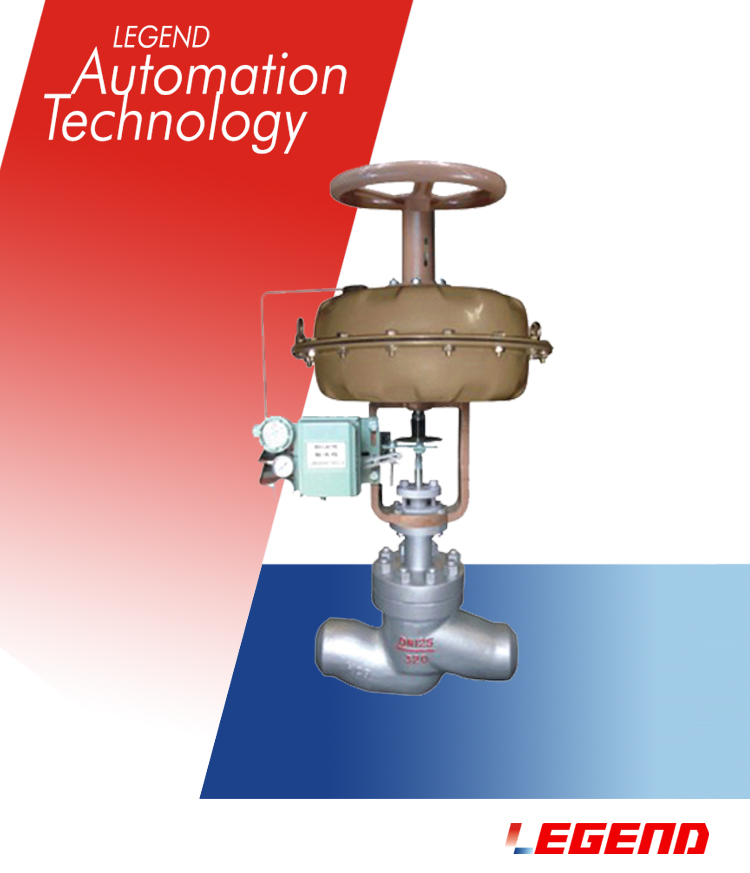

T668H型氣動高壓調節閥

采用透境式閥座結構，閥座易于更換，密封性能好

閥芯為柱塞形，頭部堆焊鎢鈷合金，

耐氣蝕，抗沖涮，大大提升使用壽命。

技術參數
安裝尺寸
型號說明
產品用途
下載文檔

T668H型氣動高壓調節閥由氣動萌朕多彈資執行機構和角型離壓閥組成。

T668H型氣動高壓調節閥采用透境式閥座結構，閥座易于更換，密封性能好。閥芯為柱塞形，用于離壓差條件下的問芯，頭部堆焊鎢鈷合金，具有耐氣蝕，抗沖涮等優點，大大提商使用壽命。

廣泛應用于化工、煉油等行業，尤其適用于合成氮、尿未工業上商壓和商壓差介質調節。

外形尺寸及重量單位：mm
公禰通徑		20	25	32	40	50	65	80	100	125	150	200
L	PN16/40	181	184	220	222	254	276	298	352	410	451	600
L	PN64	206	210	251	251	286	311	337	394	457	508	650
A		285	285	285	285	285	360	360	360	470	470	470
H1	PN16/40	128	128	152	152	160	205	205	208	273	330	364
H1	PN64	140	140	160	160	180	210	210	220	290	340	370
H2		298	298	298	298	298	380	380	380	510	510	510
H3	PN16/40	208	208	224	228	228	334	334	342	408	453	482
H3	PN64	220	220	240	240	240	350	350	360	420	470	500
H4		238	238	402	402	405	627	628	635	698	702	728
H5	PN16/40	53	58	68	73	80	90	98	108	123	140	168
H5	PN64	63	68	75	83	88	100	105	125	148	170	203
C		220	220	220	220	220	270	270	270	320	320	320
H6		180	180	180	180	180	236	236	236	310	310	310
重量 (kg)	PN16/40	21	22	24	32	38	62	67	83	132	160	245
重量 (kg)	PN64	24	25	30	42	52	78	82	102	170	190	285
備注：	1、表中重量為不帶附件標準數據，也可安裝側裝式手輪。
備注：	2、閥門法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS，DIN標準。

型號編制說明

1代號		2代號	結構形式	5代號	公稱通徑
Z	調節閥系列		氣動調節閥系列	10	10mm
		JHP	氣動薄膜單座調節閥	15	15mm
		JHM	氣動薄膜套筒調節閥	20	20mm
		MA/BY	氣筒薄膜小流量調節閥	25	25mm
3代號	控制機構	MA/BS	氣動薄膜角形調節閥	32	32mm
	氣動執行器	MA/BS-220/330	氣動薄膜角形高壓調節閥	40	40mm
GT	氣動角行程	JHPF-16W	氣動薄膜襯氟單座調節閥	50	50mm
ZHA	氣動直行程-氣開	MQP、M、Q	氣動薄膜切斷閥	......	......
ZHB	氣動直行程-氣閉	SQP、M、Q	氣動活塞切斷閥
	電動執行器	SQP	氣動快速切斷閥
PS	PS系列		電動調節閥系列
3810	3810系列	DLP	電子式電動單座調節閥
VA3000	VA3000系列	DLM	電子式電動套筒調節閥
ZAZ	ZAZ系列	DLN	電子式電動雙座調節閥
DZK	DZK系列	DLQ、X	電子式電動三通調節閥	6代號	公稱壓力
DTR	DTR系列	DLJP	精小型電子式電動單座調節閥	10	PN10bar
SND	多回轉電動裝置	DLY	電子式電動小流量調節閥	16	PN16bar
......	......	DLS	電子式電動角形調節閥	25	PN25bar
電動執行器默認情況下為3810系列		ATP	精小型電動單座調節閥	40	PN40bar
		ZWPE	自力式電控溫度調節閥	64	PN64bar
4代號	連接方式				美標
C1	內螺紋			150	150Class
C2	法蘭			300	300Class
C3	焊接			400	400Class
C4	對夾			......	......
......	......
				其他特殊壓力可根據客戶要求設計制作

7代號	閥體材質	8代號	填料材質	9代號	介質溫度
HT200	鑄鐵	F	聚四氟乙烯PTFE	W1	-17~230℃
C	鑄鋼	PPL	對位聚苯PPL	W2	230~450℃
P4	不銹鋼304	C²	柔性石墨	W3	-60~196℃
P6	不銹鋼316	B	不銹鋼波紋管	W4	-40~350℃
P6L	不銹鋼316L	......	......	......	......
......	......



其他特殊閥體材質可定做		其他特殊填料材質可根據客戶要求設計制造		其他特殊溫度可根據客戶要求設計制造

10代號	附件選項	11代號	閥蓋類型	12代號	流量特性
X1	電-氣定位器	J1	常溫型	L1	直線
X2	氣-氣定位器	J2	中溫型	L2	等百分比
X3	空氣過濾減壓閥	J3	高溫型	L3	快開
X4	手輪機構	J4	低溫型
X5	行程開關	......	......
X6	兩位三通電磁閥			13代號	三通類型
X7	兩位五通電磁閥			S1	分流
X8	保位閥			S2	合流
......	......
